產品描述
第一章 總論
功能說明
1.組成
儀表由主機(控制器)與傳感器兩部分組成,主機與傳感器之間由5芯屏蔽電纜連接。
2.字幕(顯示屏內容)
顯示選槽信息
顯示時間
顯示累計流量
顯示瞬時流量
顯示液位或距離
顯示繼電器狀態
顯示瞬時流量柱狀比列圖
3.密碼保護
保護儀表內部參數不被隨意修改。
4.校準方法
液位校準方法：傳感器底部到0液位距離設定。
5.類比輸出(電流輸出)
提供一組4-20mA輸出(0-20mA需預訂),16位高精度D/A，可達750歐負載。
4mA和20mA電流點由用戶根據需求自行設定。
6.繼電器輸出
控制器由4個繼電器輸出。
(1) 脈沖輸出繼電器(K1)：累計值達到脈沖流量累計值，閉合1次(50ms)
(2) 高報警繼電器(K2)
(3) 低報警繼電器(K3)
(4) 備用繼電器(K4)：需要時按客戶要求設計。
7.通訊
RS485接口
8.歷史記錄
歷史小時流量記錄128條
歷史日流量記錄 64條
歷史月流量記錄 32條
歷史年流量記錄 4條
第二章 安裝與接線
開箱后，清點設備并檢查設備是否有在運送過程中出現損壞跡像，如有損壞跡像立即通報貨物運送人員。建議保存包裝和紙板箱，以備儀表存儲和重新裝運。
1. 控制器(變送器)安裝
控制器采用壁掛安裝。
控制器安裝要求：
干凈，干燥的地方
避免蝕性液體氣體，或需隔離保護。
建義在陽光直射地方加遮陽罩。
2. 傳感器安裝
傳感器與控制器之間標配有根10米5芯電纜連接，根據控制器上對應的顏色接上相應的電纜。

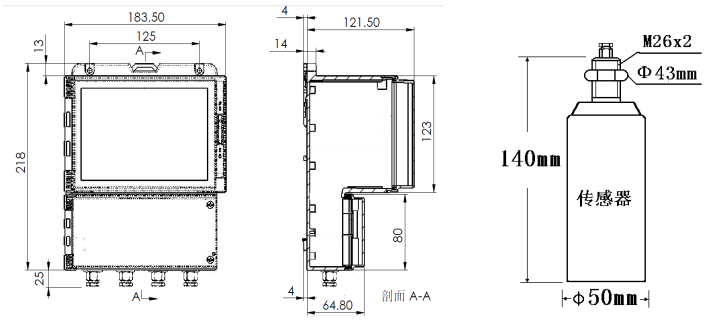

變送器,傳感器尺寸如下：
3.接線
第三章 主介面及按鍵
1.主介面
2.按鍵
更換顯示內容：處于主顯示界面時，按此鍵進入密碼界面，處于用戶參數界面時，按此鍵切換到下一個參數界面。
需要輸入密碼或修改參數時，按此鍵即進入設定狀態，此時會顯示一個閃動的光標，再按此鍵，閃動光標位數字加‘1’變化。
光標向右移至下一位數字，與鍵配合修改參數或輸入密碼。
修改參數后按此鍵確認(確認后不會有光標閃動)，再次按此鍵則返回主顯示界面

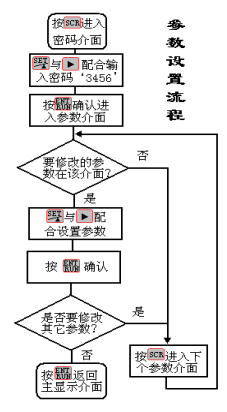

按鍵操作步驟如下
第四章 參數介面及說明

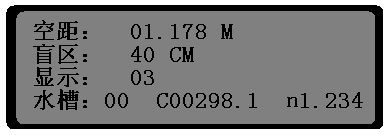

空 距：指零點水位到探頭的距離。零點水位的定義見下圖。安裝完成后應在這里輸入正確的空距數值。

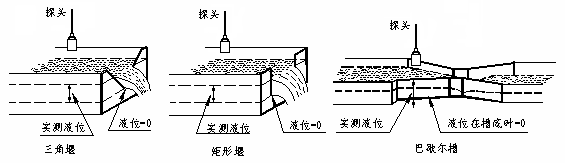

各種堰槽的零點水位圖
盲區：指傳感器底部開始不能測量的距離，由探頭特性決定。出廠已設置。一般為30-50厘米。
顯示：可設成顯示傳感器到液面的距離，和顯示信號采樣參考值。
00 顯示距離和信號
01 顯示液位和信號
02 顯示距離和繼電器狀態
03 顯示液位和繼電器狀態
出廠設03
水槽：水槽代碼設置
00 自定義巴歇爾槽，根據實際置入C和n值。
01~25 標準巴歇爾槽 (參看附一.水槽代碼及尺寸)。
26 V形槽
27 矩形槽，根據實際置入堰口寬b值。
根據此代碼設置，主介面的“當前選用槽的型號”的位置會有相應提示如下
代碼選擇
0 User Define Par(用戶自定義巴歇爾槽)
1-25 Standard Par XX (標準 巴歇爾槽)，XX表示幾號標準巴歇爾槽。
26 Triangular Weir(三角堰)
27 Rectanglar Weir X.XX m(矩形堰), X.XX表示設置的堰口寬b值.

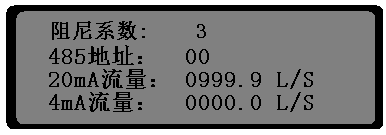

阻尼系數：儀表計算時的阻尼系數，輸入數字‘0-9’，0-不進行阻尼，9-最大阻尼系數。
485地址：設置通訊地址。參看附錄三。
20mA流量：對應瞬時流量。
4mA流量：對應瞬時流量。

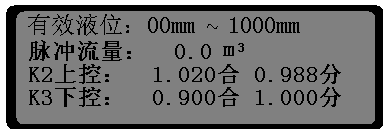

有效液位：瞬時流量測量的起始有效液位和最高有效液位，當液位小于起始有效液位值，瞬時流量認為0，當液位大于最高有效液位值,則最高有效液位值對應的流量作為瞬時流量。單位為毫米。
脈沖流量：當累計流量每達到該值時，繼電器K1吸合一次(50毫秒)。
K2上控：上控繼電器設置。吸合點必需大于等于分開點。單位為米。
K3下控：下控繼電器設置。吸合點必需小于等于分開點。單位為米。
調試中: 在安裝調試中若不希望產生累計流量，可把它設為01。正常運行下設為0。
流量單位：只設定瞬時流量的單位;可設‘0-4’; 0-L/S 升/秒;1-m3/h 米3/時;
2-L/min 升/分;3- m3/min 米3/分;4- m3/S 米3/秒
累計流量：可重新設置累計流量
流量系數：相對于瞬時流量而言，輸入值=實際值÷顯示值。一般出廠已設置好，不用修改。

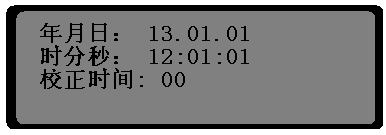

時間設定
校正時間：時間誤差修正，每加1為每日時間增加1秒。
第五章 歷史流量查詢
按可查找到小時流量，日流量，月流量，年流量，在查詢流量記錄狀態下，按健可向前檢索未顯示的記錄。
小時流量: 小時流量顯示每小時的累計流量，可存儲128條
在主介面狀態下時，按2次鍵可進入查詢小時流量介面，再按可循環查詢。
日流量: 小時流量顯示每日的累計流量，可存儲64條
在進入查詢小時流量介面后再按1次鍵可進入查詢日流量介面，再按可循環查詢。
月流量: 小時流量顯示每月的累計流量，可存儲32條
在進入查詢日流量介面后再按1次鍵可進入查詢月流量介面，再按可循環查詢。
年流量: 小時流量顯示每年的累計流量，可存儲4條
在進入查詢月流量介面后再按1次鍵可進入查詢年流量介面查看。
第六章 簡要安裝調試步驟
1.儀表安裝固定好，電纜連接正確。
2.測量出傳感器到0液位的距離，該值設入空距值。(該參數一定要準確，直接影響液位測量準確度。)
3.根據實際情況選擇相應的‘水槽’代碼，如果是巴歇爾槽也可將代碼設為‘00’后再設入巴歇爾槽的C和n值。(設置正確后應能顯示正確液位與流量值了)
4.根據實際需要設入電流參數，485接口參數，或繼電器參數。(不需要則不用管它。)
5.檢查參數“調試中”是否為‘1’，為‘1’則將其設為‘0’。該參數設為‘0’時，累計流量才會增加，否則累計流量會保持不變。
